Cara Membuat Inverter DC Ke AC 100 Watt

Rangkaian inverter DC ke AC yang akan diberikan kali ini adalah rangkaian sederhana yang mengubah arus DC (arus searah) dari baterai atau sel surya menjadi arus bolak-balik (arus AC) (arus bolak-balik).

Jika Anda tidak yakin apa itu inverter, baca artikel sebelumnya tentang apa itu inverter dan cara kerjanya.

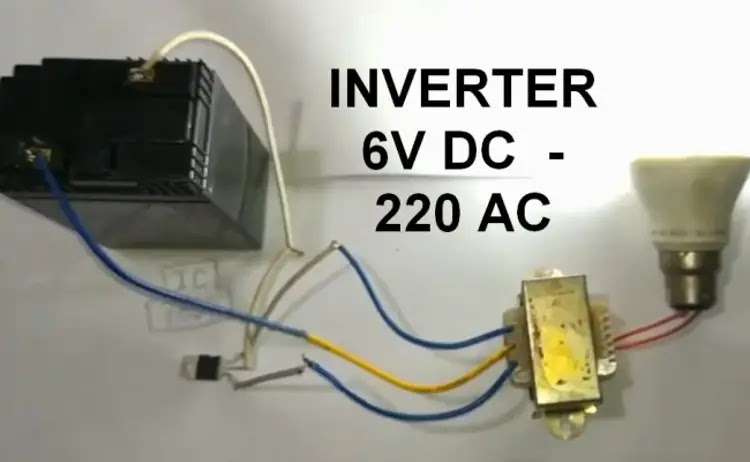

Cara Membuat Inverter DC Ke AC 100 Watt

Output rangkaian dapat dihubungkan ke perangkat elektronik seperti TV, charger smartphone, laptop, notebook, dan sebagainya. Menggunakan baterai 12VDC yang diubah menjadi daya 220 VAC oleh rangkaian inverter.

Cara Membuat Inverter DC Ke AC 100 Watt

Rangkaian inverter DC ke AC 100 Watt menggunakan trafo 5A tipe CT/center tap pada rangkaian inverter ini.

Sebelum membangun atau membangun rangkaian inverter, ada baiknya seorang teknisi terlebih dahulu memahami diagram blok rangkaian inverter di bawah ini agar dapat memahami cara kerjanya dan apa yang harus dicari jika terjadi kesalahan nantinya.

Jika sirkuit tidak beroperasi, teknisi dapat memeriksanya langsung di setiap blok.

Berikut adalah skema rangkaian inverter sederhana baik itu rangkaian inverter 500 watt, 1000 watt, atau 3000 watt dc ke ac, serta informasi cara kerja UPS:

Rangkaian inverter dari DC ke AC

Penjelasan masing-masing blok adalah sebagai berikut:

1. Baterai - Kapasitas baterai menentukan berapa lama inverter dapat digunakan. Sebuah UPS biasanya menggunakan baterai kering dengan tegangan 12 Volt DC 7AH. Arus dari baterai berfungsi sebagai sumber daya utama rangkaian, sekaligus sebagai arus listrik yang akan diubah menjadi arus listrik seperti PLN.

2. Rangkaian Driver MOSFET — Rangkaian ini memiliki osilator yang menghasilkan multivibrator tidak stabil yang disuplai ke penguat MOSFET. Mengapa Anda menggunakan MOSFET semacam ini? karena, jika dibandingkan dengan transistor silikon standar, seperti tipe 2N 3055 FET, ia mengunggulinya dalam hal penguatan dan efisiensi daya. Bagian ini berfungsi sebagai saklar listrik.

3. Step Up Transformer – Pada tahap ini, tegangan dinaikkan dengan memberi makan sinyal dari MOSFET; trafo yang digunakan untuk menghubungkan inverter harus bertipe CT (center tap).

4. Daya AC - Bagian ini berisi tegangan keluaran transformator inverter, yang bervariasi dari 220 hingga 230 volt dan dapat langsung dihubungkan ke beban listrik.

Skema untuk Inverter 100 Watt

Skema rangkaian inverter dasar dengan daya 100 watt ditunjukkan di bawah ini.

Rangkaian inverter ini beroperasi dengan menggunakan IC CMOS tipe CD 4047 yang bekerja sebagai multivibrator tidak stabil. IC \jenis

Ini memiliki berbagai manfaat dalam inverter, termasuk fakta bahwa ia mengkonsumsi daya yang sangat kecil dan memiliki frekuensi yang stabil pada output osilator, memastikan bahwa frekuensi arus AC yang dihasilkan juga stabil.

Konfigurasi IC CMOS CD 4047

Sebagai penguat, digunakan MOSFET tipe IRF540, yang merupakan transistor tipe FET yang sering digunakan dalam rangkaian inverter seperti UPS. Keuntungan FET dibandingkan transistor adalah bahwa mereka memiliki resistansi gerbang input yang tinggi, yang berarti bahwa daya yang dibutuhkan untuk melakukan pekerjaan mereka sebagai penguat sangat rendah.

Kaki-kaki harus dipasang dalam urutan berikut agar pemasangan tidak terbalik:

Tegangan arus bolak-balik diperoleh dari output transformator; tegangan ini cukup tinggi pada kisaran 220-230 Volt AC, oleh karena itu berhati-hatilah untuk tidak menyentuh bagian ini secara langsung.

Sebelum memasang inverter dasar ini, perhatikan faktor-faktor berikut:

1. Karena tegangan AC yang dibangkitkan berbeda dengan tegangan PLN yang memiliki keluaran gelombang sinus maka keluarannya

Inverter ini tidak cocok untuk beban kumparan seperti trafo, pemanas, penghangat nasi, motor listrik seperti lemari es, dan sebagainya.

2. Baterai B1 atau baterai dapat menggunakan baterai kering atau basah 12V dengan kapasitas 6AH – 7AH. Kapasitas ampere yang lebih tinggi akan mengganggu kemampuan inverter untuk beroperasi dalam jangka waktu yang lebih lama.

3. MOSFET Q1 dan Q2 harus berpendingin aluminium.

4. Trafo T1/ untuk inverter dapat berupa trafo 5A CT/ center tap dengan tegangan input 9-0-9 Volt pada primer dan 230 Volt pada sekunder. Dimungkinkan juga untuk menggunakan tegangan 12-0-12, namun tegangan akhir dapat berubah dan beberapa penyesuaian sirkuit diperlukan.

5. Perlu diingat bahwa rangkaian ini hanyalah sebuah inverter dasar, jadi jangan berharap terlalu banyak darinya.

Disarankan untuk menggunakan inverter yang lengkap, seperti yang ditunjukkan di bawah ini, untuk penggunaan dengan daya yang lebih besar, seperti sebagai cadangan jika terjadi pemadaman listrik di rumah.

Berapa harga inverter 5000 watt ini? Saat artikel ini diterbitkan, harga inverter ini bervariasi mulai dari $5 hingga $10 juta, tergantung dari jenis sinyal AC yang dihasilkan.
