Wiring Kipas Angin 3 Kecepatan

Bagaimana cara kerja sistem kelistrikan kipas angin? Apa saja komponen kipas? Apa tujuan dari masing-masing komponen kipas angin? Bagaimana cara memasang kabel kipas yang benar? Bagaimana dengan kabel untuk kipas? Apa warna kabel kipas? Bagaimana cara mengganti kabel kipas?

Wiring Kipas Angin 3 Kecepatan

Kipas angin merupakan salah satu alat listrik yang digunakan pada saat suhu ruangan terlalu tinggi. Kipas angin lebih sering digunakan daripada AC karena lebih murah dan membutuhkan lebih sedikit daya. Dari eksterior hingga peralatan listrik, kipas terdiri dari berbagai bagian.

Karena banyaknya orang yang menggunakan kipas angin, para ahli servis elektronik mempelajari komponen kipas dan kelistrikannya. Beberapa dari kita mungkin membawa kipas angin ke tukang servis untuk diperbaiki.

Alhasil, selain tukang reparasi, kita sebagai masyarakat biasa harus memiliki pengetahuan tentang kipas angin.

Bagian selanjutnya akan membahas pengertian kipas angin, kegunaannya, bagian-bagian badan kipas, bagian kelistrikan dinamo/motor listrik kipas, dan bagian-bagian mesin dinamo/motor listrik kipas angin. Kabel kipas harus dihubungkan dengan cara berikut. Kabel kipas.

Kipas Angin Listrik dan Komponennya

A. Definisi fan kipas angin

Kipas angin adalah suatu alat yang digunakan untuk mendinginkan (menurunkan) suhu ruangan, menyegarkan udara, mengeluarkan udara (exhaust fan), dan mengeringkan ruangan (biasanya dilengkapi dengan elemen pemanas).

Kipas angin diklasifikasikan menjadi dua jenis: kipas konvensional yang ditenagai oleh tenaga manusia dan kipas listrik yang ditenagai oleh energi listrik.

B. Memanfaatkan Fans

Seperti yang dikatakan sebelumnya, kipas berfungsi untuk mendinginkan dan menyegarkan ruangan. Selain itu, peralatan elektronik lainnya, seperti CPU dan laptop, membutuhkan kipas untuk menurunkan panas di beberapa komponennya.

Pada dasarnya, kipas dipisahkan menjadi tiga bagian utama: bodi, kelistrikan, dan mesin. Nah, berikut ini penjelasan mengenai komponen-komponen kipas angin.

C. Komponen Tubuh Kipas

Silakan lihat gambar badan kipas berikut untuk informasi tambahan.

1. Bagian Kandang

Bagian sangkar adalah bagian kipas yang terdiri dari baling-baling yang ditutup dengan sangkar untuk alasan keamanan. Bagian ini menjadi sumber yang dibangkitkan atau ditiup angin.

2. Komponen Kontainer

Wadah adalah komponen kipas yang menampung motor listrik atau dinamo, yang sangat penting dalam mengubah energi listrik menjadi energi gerak. Selain itu, terdapat gearbox yang mengatur pergerakan kipas ke kanan dan kiri.

3. Bagian Leher

Leher adalah bagian yang menahan kipas agar dapat menempel pada badan dan menggerakkan kipas ke kiri-kanan atau atas-bawah agar angin mengalir secara merata.

4. Komponen Tubuh

Bagian bodi menampung bagian-bagian komponen kelistrikan kipas, seperti tombol kecepatan, tombol mati, sakelar tarik, dan pengatur waktu.

5. kaki

Kaki-kaki merupakan komponen dari kipas yang menopangnya agar dapat berdiri tegak. Ada juga opsi tinggi dan rendah sehingga dapat diubah sesuai dengan kebutuhan Anda.

D. Komponen Listrik Kipas Angin

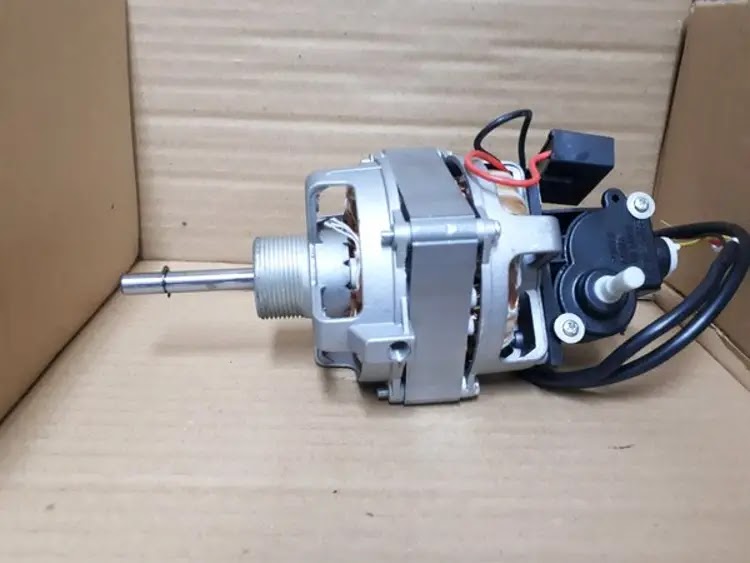

Komponen kelistrikan kipas angin akan melewati segala hal mulai dari catu daya hingga sakelar kipas, lalu ke motor listrik (dinamo), dan terakhir ke kapasitor. Gambar di bawah menunjukkan cara menyambungkan kabel kipas dengan benar tergantung pada warna kabelnya.

1. Catu Daya

Bagian ini berisi daya utama dari kipas, yang diambil dari steker yang terhubung ke soket yang terhubung ke sumber listrik utama (PLN).

2. Saklar Kecepatan (Saklar Pemilih)

Sakelar kecepatan, juga dikenal sebagai sakelar pemilih, terdiri dari empat sakelar: sakelar mati ((0), yang mematikan kipas), sakelar kecepatan 1 (kipas HIDUP pada kecepatan rendah), sakelar kecepatan 2 (kipas HIDUP pada kecepatan sedang), dan sakelar kecepatan 3 (kipas ON pada kecepatan tinggi) (kipas ON pada kecepatan tinggi).

Harap diingat bahwa setiap kabel yang terhubung ke sakelar memiliki warna yang berbeda, jadi jangan hanya mencolokkannya. Silakan lihat gambar untuk klarifikasi. (Catatan: Warna kabel di foto dapat berubah dari aslinya berdasarkan merek mesin dan tegangan kipas.)

Kapasitor 3

Kapasitor merupakan salah satu komponen kelistrikan yang dapat meningkatkan faktor daya listrik (cosphi) untuk meningkatkan efisiensi konsumsi energi. Karena kapasitor tidak tergantung pada sakelar listrik, pemasangannya harus lebih sederhana.

Kapasitor yang paling sering digunakan pada kipas adalah kapasitor 1,5 mikro farad, namun tergantung pada kebutuhan kipas, ada juga kapasitor lain yang menggunakan (1), (1,2), dan (2) mikro farad.
